اللوحة الرئيسية في الحاسوب مكوناتها الداخلية والخارجية بالتفصيل

اللوحة الرئيسية في الحاسوب

تسمى اللوحة الرئيسية للحاسوب ب” اللوحة الأم Mother Board ” وهي عبارة عن قطعة إلكترونية تحتوي على مكونات الحاسوب وتربط أجزاء الحاسوب ببعضها البعض وتقوم بتعريف نظام التشغيل “كالوندز، ماك، لنكس” مع القطع، كما تقوم اللوحة بتحديد المعالج الذي يستطيع الجهاز تحمله والرامات وسرعة أداء الجهاز، وتتكون اللوحة الرئيسية للحاسوب من مكونات خارجية مثل “منافذ الفارة ولوحة المفاتيح والفلاشات” ومكونات داخلية مثل ” power connecter ، memory ، دوائر كهربائية،…الخ”، ولتعرف على اللوحة الأم بالتفصيل نقدم لكم عبر موقع احلم موضوع ” اللوحة الرئيسية في الحاسوب” الذي يضم مجموعة من الفقرات فهيا بنا نطلع عليه

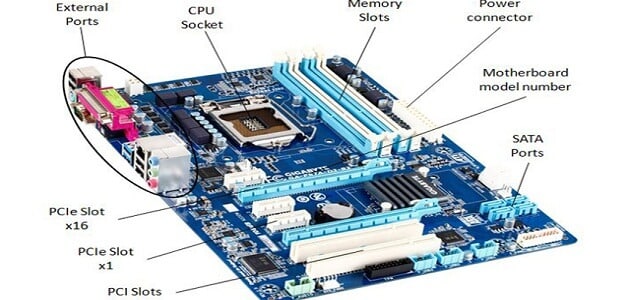

المكونات الداخلية للوحة الرئيسية Mother Board:

RAM ذاكرة الوصول العشوائي:

  • وهي عبارة عن جهاز تخزين مؤقت للبيانات يتم مسحها بمجرد فصل الطاقة الكهربائية، وتحتوي على سعة تخزين من 2 جيجا بايت إلى 16 جيجا بايت.
  • وتحتوي ذاكرة ال RAM على سعة نقل بيانات ثنائية الاتجاه حيث تقوم بنقل البيانات من وحدة المعالجة المركزية إلى الذاكرة العشوائية أثناء الكتابة والعكس يحدث أثناء القراءة حيث يتم نقل البيانات من ذاكرة الوصول العشوائي إلى وحدة المعالجة المركزية.
  • ويتواجد أنواع متعددة من ذاكرة الوصول العشوائي منها ” DRAM ، SDRAM  ، DDR “.

memory slot “فتحات الRam “:

  • وهي عبارة عن شقوق طويلة تقوم بتوصيل الرامات باللوحة الأم.

power connecter:

  • وهو عبارة عن مقبس به عدة ثقوب يتصل به كابل يتصل بالكهرباء مباشرة ويقوم بتزويد اللوحة الأم بالكهرباء فتقوم بعملها.

رقائق وحدة المعالجة المركزية “cpu“:

  • وحدة المعالجة المركزية هي عبارة عن لوحة من الدوائر مطبوعة يتم توصيلها بجميع الأجهزة الطرفية والمكونات بشكل مباشر أو غير مباشر، وتقوم الوحدة بعمليات الإدخال والإخراج وبتنفيذ العمليات الحسابية والمنطقية .
  • لذا تسمى وحدة المعالجة المركزية بالمعالج الذي يعد عقل الكمبيوتر وذلك لأن جميع مهام اتخاذ القرار يتم تنفيذها من خلال وحدة المعالجة المركزية

cpu ستوك:

  • المقبس المعالج وهو عبارة عن مربع به فتحات تناسب الإبر التي تتواجد على المعالج ويوجد منه نوعان ال LGA 2011 وهو نوع يناسب المعالجات سداسية النواة واعلى والنوع الثاني LGA 1151وهو الذي يناسب معالجات رباعية النواة وأقل.

البيوس Bios:

  • وهي التي تساعد الجهاز في تعريف القطع الأخرى.

Expansion Slots “فتحات التوسعة”:

  • وهي التي تقوم بتوصيل الكروت الأساسية مثل “كرت الشاشة، كرت الصوت..” باللوحة الأم وهي ” ISA، وشق AGP، وشق PCI”.

ماهي اجزاء الحاسوب الأساسية ووظائفها.

Chipset“رقاقات التحكم”:

  • تعد العمود الأساسي للجهاز وتتحكم في سير العمليات في كل أنحاء الجهاز حيث تربط وتنظم الاتصالات بين مكونات اللوحة والمعالج وتتمثل في الجسر الشمالي والجنوبي وهما كالآتي:

شريحة الجسر الشمالي:

  • هو محور وحدة التحكم في الذاكرة يقوم بتوجيه عمليات النقل من وإلى وحدة المعالجة المركزية لذا يعتمد عليها الكمبيوتر أيضا، ويكون الجسر الشمالي بالقرب من وحدة المعالجة مع غرفة التبريد .

شريحة الجسر الجنوبي:

  • وهي شريحة تتحكم في وحدات الإدخال والإخراج في اللوحة الرئيسية للحاسوب وتتعامل بشكل عام مع الأجهزة منخفضة السرعة .

شريحة Z 170:

  • وهي شريحة تتوافق مع المقبس الخاص بالمعالج 1151 LGA ، وشريحة X 99 ودي شريحة تتوافق مع المعالج LGA 2011 .

CMOS chipset:

  • وهي شريحة خاصة لتخزين بيانات الهاردوير، وتخزين ساعة النظام الحالية والتاريخ والوقت واعدادات الأجهزة المستخدمة ، وإدارة الطاقة ووحدة معالجة الرسومات وتكوين إعدادات البايوس ، ويمكنها حفظ المعلومات من 2 إلى عشر سنوات.
  • ولكن عند تفريغ البطارية تفقد الشريحة جميع البيانات المخزنة فيها مثل الغاء كلمة السر الخاصة باللوحة الرئيسية .

ITE Winbond:

  • هو مستشعر حرارة خاص باللوحة الأم والمعالج ومسئول عن إدارة عدد لفات المراوح المتصلة بالحاسوب.

دوائر كهربائية:

  • وهي مسئولة عن تنظيم مرور التيار والجهد بين كل أجزاء الكمبيوتر.

شريحة وفتحات PCI:

  • هي احدى مكونات الاجهزة المتواجدة باللوحة الرئيسية تقوم بتوصيل مختلف مكونات الأجهزة مثل “بطاقات الرسومات، وبطاقات الصوت، وأجهزة المودم ، ومنفذ USBالإضافي”.

موصل ومنفذ ال SATA وPATA:

  • :PATA هو عبارة عن كابل شريط طويل وعريض 40 دبوس يحتوي الكابل على إثنين او ثلاثة موصلات أحدهم متصل بالمحول والباقي متصل بأجهزة التخزين الثانوية .
  • يستخدم الكابل في توصيل أجهزة التخزين كبيرة السعة مثل “محركات الأقراص الضوئية، والأقراص الصلبة”.
  • SATA: هو عبارة عن كابل أقصر من موصل باتا ولكنه أقوى ويحتوي على 7 أسنان ويقوم أيضا بتوصيل الأجهزة مثل “الأقراص الصلبة HDD أو SSD، ومحركات الأقراص الضوئية”.

ما معنى الحاسوب ومكوناته وأنواعه واستخداماته.

المكونات الخارجية للوحة الرئيسية “Mother Board”:

  • منافذ USB ، ومنافذ توصيل الفأرة والكيبورد، برر البورد: يتم بها توصيل الطابعة والسكانر، ومنافذ كرت الشاشة .

منافذ الصوت:

  • منفذ لإدخال الميكروفونات، ومنفذ Line Out مخصص لسماعات الرأس ومكبرات الصوت.
  • ومنفذ مشغل DVD ومشغل mp3 ومشغل الأقراص المضغوطة وجهاز استقبال ستريو ومخرجات صوت وقرص دوار.
  • ومنفذ Dolby Audio لسماعة الخلفية ، ومنفذ مكبرات الصوت .

Switches and Jumper المفاتيح والقفزات:

  • وتستخدم لإعادة تكوين الدائرة الكهربية على الدائرة .
    لوحة الكمبيوتر
    اللوحة الرئيسية

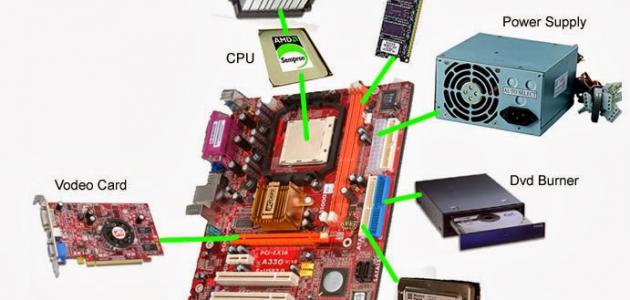

    مكونات الكمبيوتر الداخلية
    أجزاء الكمبيوتر الداخلية
    مكونات اللوحة الأم بالتفصيل
    اللوحة الرئيسية

ما هي مكونات الحاسوب وما هي وظيفة كل جزء من هذه المكونات؟.

إلى هنا نكون قد وصلنا إلى ختام موضوعنا ولكن لم ننتهي من ذكر كل ما تحتويه اللوحة الام والوظائف التي تقوم بها ولكننا حاولنا على قدر الإمكان  الإلمام ببعض المكونات الداخلية والخارجية للوحة والتي قدمناها لكم من خلال موضوع” اللوحة الرئيسية في الحاسوب مكوناتها الداخلية والخارجية بالتفصيل” ، ويتواجد أيضا العديد من المكونات للوحة مثل “المكثفات، والمقاومات، النواقل، مفتاح DIP، مقابس التوصيل بالهيكل، لوحة الوصلات الخارجية”، وأخيرا نتمنى أن تكونوا استفدتوا مما قدمناه لكم ………..نترككم في رعاية الله وأمنه………….
